Tutoriales de CutMaster 2D

Cintas de bordes

Vaya a Opciones/Cantos.

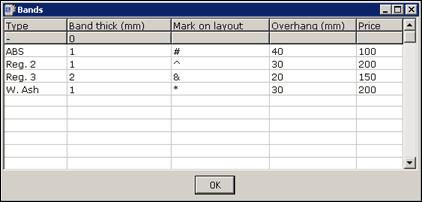

La ventana siguiente aparece:

Tipos de las cintas del borde

Estos tipos del cintas se pueden utilizar en el programa para indicar las cintas de borde de partes.

Tipo
Un nombre comercial o una descripción para el tipo específico de cinta. CutMaster 2D exhibe este nombre cuando la cinta se utiliza en la lista de partes.
Espesor del borde
Si este valor es mayor que 0, el grosor de la banda se tendrá en cuenta durante el cálculo del diseño de corte, y las dimensiones de la pieza se reducirán de acuerdo con el grosor de la banda. Por ejemplo, una parte que tiene un tamaño final deseado de 50x50cm y está anillada en dos lados opuestos con una banda de 2 mm de grosor, se cortará con el tamaño de 49.6x50cm. Después de la banda de borde, esta parte tendrá el tamaño de 50x50cm.
Marca en esquema
Este es el carácter que se imprimirá en el diseño de corte, marcando los bordes donde se debe aplicar este tipo de banda.
Exceso
Precio
El coste de bandas de borde por el metro.

Tan pronto como la cinta se especifique aquí, puede ser utilizada en el programa.

Introducir datos de las bandas de borde en la lista de partes

Al entrar los datos de las partes en la lista de partes, los datos de las bandas de borde se pueden utilizar, también.

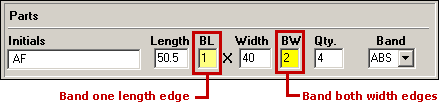

Los campos BL y BW representan las bandas de los bordes de largo y ancho, respectivamente. El valor representa el número de bordes a ser agrupados. En el ejemplo a continuación, la parte se agrupará en uno de los bordes más cortos y en los dos bordes más largos. El tipo de banda a utilizar es ABS.

Datos de la parte con la información de las bandas de borde

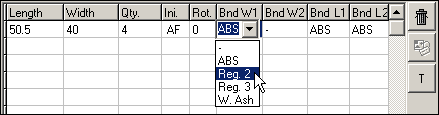

Los datos de la parte se pueden modificar directamente en la lista de partes. Cada borde puede tener un diverso tipo de cinta aplicado.

Cada borde puede tener un diverso tipo de cinta

Así es como se verá esta parte en el diseño de corte:

Parte en la disposición del corte

Tiene una marca - para mostrar que se debe agrupar con la cinta regular, que tiene un grosor de 2 mm. La longitud (ingresada como 50.5 en la lista de partes) se ha reducido a 50.3, que es exactamente el ancho original menos el grosor de la cinta. De esta manera, el ancho final de la pieza (después de aplicar la cinta) será de 50.5, según se requiera. El ancho (65) está marcado con **, lo que significa que tendrá el tipo de cinta ABS en ambos lados. El ABS es muy delgado, por lo que no tiene que incluirse en el cálculo, su grosor se ha establecido en 0 en el Opciones/Cantos.

Todos los costos de cintas se calculan y se incluyen en el Informe para cada uno de los tipos de cintas utilizados.
